تفاصيل المنتج:
|
| اللون: | أبيض | التخصيص: | OEM ، ODM |
|---|---|---|---|
| بحجم: | 350X450X690 مللي متر | الجهد االكهربى: | 110-220 فولت تيار متردد ، 60/50 هرتز |
| قوة: | 80 واط | درجة حرارة العمل.: | 10 درجة ~ 38 درجة مئوية |
| رطوبة العمل: | 10٪ ~ 90٪ （بدون تكاثف） | التكرار: | ≤10um ، قابل للترقية إلى <3um |
| وزن: | 36 كجم | موضوعي: | Infinity LWD Metallurgical Semi-APO 5x ، 10x ، 20x ، 50x ، 100x |
| وقت الحياة LED: | 40000 ساعة | طريقة العرض: | يعكس الصمام |

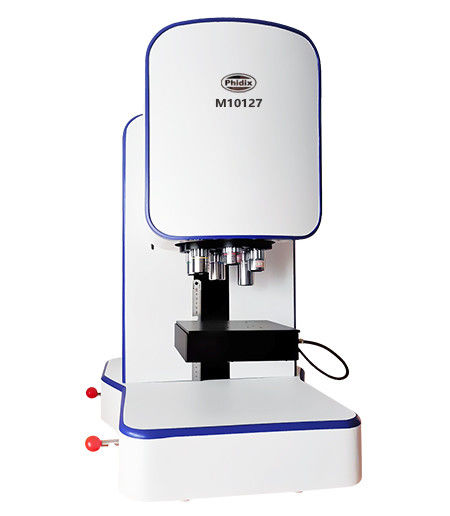

مجهر التصميم الصناعي ثلاثي الأبعاد لنظام المسح التلقائي الكامل
M10127 هو نظام مجهر يدمج الملاحظة + القياس + التسجيل.إنه يدمج مجهر ستيريو ، مجهر معدني ، مجهر قياس ثلاثي الأبعاد في واحد ، من خلال مراقبة الإضاءة التلقائية الرائدة ، منصة آلية ذات نطاق متحرك كبير 300 * 300 مم ، إلى واجهة مستخدم تعمل بكامل طاقتها ، بالمعنى الحقيقي ، من التصوير على نطاق واسع إلى المقياس الصغير قياس مفصل.
الميزات: خذ التركيز البصري كمبدأ للقياس ، واعتماد طريقة الكشف البصري عالية الدقة لقياس الأبعاد بدقة.لا يمكن محاذاة الصورة المستهدفة فحسب ، بل يمكن أيضًا ملاحظة حالة سطح نقطة القياس والارتفاع والطول والقطر والمحيط وما إلى ذلك.ويمكن قياس.تكبير عالي ، مناسب لقياس المنتجات الدقيقة ، ويمكن استخدامه أيضًا كمجهر عالي الطاقة.
نظام قياس المسح التلقائي الكامل ثلاثي الأبعاد
تمت ترقية المجهر المعدني الجديد M10127 من الدرجة البحثية إلى نموذج مرحلة العمل بمحرك XYZ ، جنبًا إلى جنب مع برنامج 2D / 3D القوي ، الذي يدمج عددًا من الأوائل ، من المظهر إلى الأداء ، إنه يتبع عن كثب اتجاه التصميم الرائد الدولي. لتزويد العملاء بحلول الفحص الصناعي ثلاثية الأبعاد الكاملة.

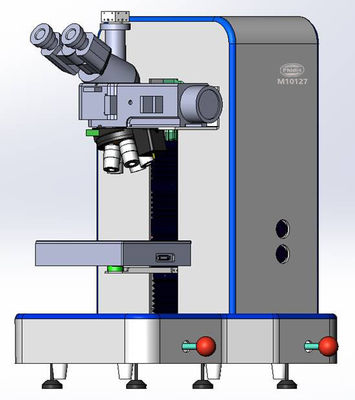

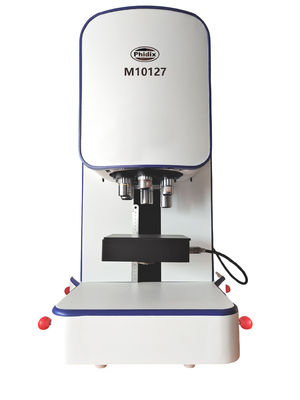

M10127 مجهر صناعي أوتوماتيكي ثلاثي الأبعاد
• نظام قياس الصناعة الآلية بالحاسوب والبرمجيات
• قطعة الأنف الآلية ذات 6 ثقوب مع خطة إنفينيتي LWD المعدنية 5x10x20x50x100x
• X / Y / Z نطاق حركة مرحلة العمل الميكانيكي 50x50 / 200mm القرار 15um
• Marco Camera Real Time Electric Map إلى نظرة عامة ودليل إلى أي نقطة مثيرة للاهتمام
• برنامج الإصدار المتقدم ثلاثي الأبعاد يتضمن وظيفة خياطة وقياس الصور ثنائية الأبعاد وثلاثية الأبعاد
| العناصر | تخصيص | م10127 |
الجسم الرئيسي | الأنف: 6 ثقوب ترميز الأنفية الآلية | ● |
| الهدف: Infinity LWD Metallurgical Semi-APO 5x، 10x، 20x، 50x، 100x | ● | |
| عمر LED: 40000 ساعة | ● | |
| طريقة العرض: انعكاس LED | ● | |
| طريقة العرض: الاستقطاب | ○ | |
| طريقة العرض: DIC | ○ | |
المرحلة بمحركات XYZ | التكرار: 15um | ● |
| التكرار: 3um | ○ | |
| سرعة التحرك: 12 مم / ثانية (كحد أقصى) | ● | |
| نطاق الحركة: 50x50x200mm | ● | |
| حجم المرحلة: 150x170mm | ● | |
| تحميل المرحلة: 10 كجم | ● | |
| Z التحكم الآلي | سرعة التركيز التلقائي 0.3 ثانية (الأسرع) ، عادة 1-3 ثوان | ● |
| قرار Z: 0.1um | ● | |
| سرعة التحرك: 20 مم / ثانية (كحد أقصى) | ● | |
| نطاق الحركة: 20 مم | ● | |
| كاميرا مايكرو | 9MPA كاميرا رقمية: 9.0M USB3.0 GS Shutter Digital Camera ، 1 CMOS ، C-Mount ، FPS 34 @ 4096x2160 ، 60 @ 2048x1080 ، G Sensitivity Dark Signal 1146m with 1/30s | ● |
| المرحلة المستديرة | 360 درجة للتدوير ، زاوية ميل 30 درجة قابلة للتعديل | ○ |
| كاميرا ماركو | عرض المجال حتى 70 مم * 90 مم ، الدقة 0.2 مم | ○ |
| الحاسوب | Dell Xeon W-2265 12 كور 3.5 جيجا هرتز ، 128 جيجا + 1TNVMe 4T ، RTX4000-8G ، 27 بوصة 4K ، | ● |
Dell i5 64G 256G + 1T ، 2G Graphic ، 27 بوصة 4K ، برنامج مثبت مسبقًا. | ○ | |
| برمجة | ثلاثي الأبعاد ، إضافة مسح ثلاثي الأبعاد ، لمرحلة XYZ + كمبيوتر | ● |
| مسح ثنائي الأبعاد ، مسح ضوئي ، لمرحلة XY أو XYZ + كمبيوتر | ○ | |
| 2DF ، إضافة Up / Down Fusion Scan ، لمرحلة XYZ + كمبيوتر | ○ | |
| شكل صورة | الإخراج: JPEG، TIFF | ● |
بمحركات | مرحلة العمل بمحرك XYZ ، محرك متدرج على مرحلتين ، وحدة عالية الدقة ، مادة سبائك الألومنيوم ، سطح مؤكسد ، مضاد للتآكل ومقاوم للخدش | ● |
ملاحظة: ● تعني قياسي ، ○ تعني اختياري
برنامج المسح بالميكروسكوب الأوتوماتيكي الكامل
ثنائي الأبعاد 2 ديسيبل
X / Y بمحركات X / Y / Z بمحركات
مسح ضوئي ثنائي الأبعاد مسح ضوئي ثنائي الأبعاد
2DF 3D
X / Y / Z بمحركات X / Y / Z بمحركات
2D Fusion Scan 3D Scan
