تفاصيل المنتج:
|
| لون: | أبيض | التخصيص: | OEM ، ODM |
|---|---|---|---|
| التعبئة: | 1 جهاز كمبيوتر / كرتون | ضمان: | سنة واحدة |
| Drawtube: | ثلاثي العينيات | نظرية: | المجهر المعدني |
| النظام البصري: | نظام بصري لتصحيح الانحراف اللوني اللانهائي | العدسة: | حسب الطلب |
| رأس: | رأس ثلاثي العينيات مفصلي | هدف: | الهدف المعدني شبه أحادي اللون |
| ميكرومتر: | ميكرومتر عالي الدقة ، قيمة مقياس 0.01 مم | منصة: | حجمان متاحان |
| إبراز: | مجهر بصري معدني 400X مفصلي,مجهر ضوئي معدني Phidix ODM,هدف مجهر 0.01 مم 400x |
||

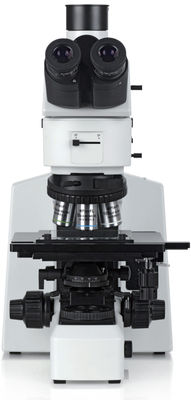

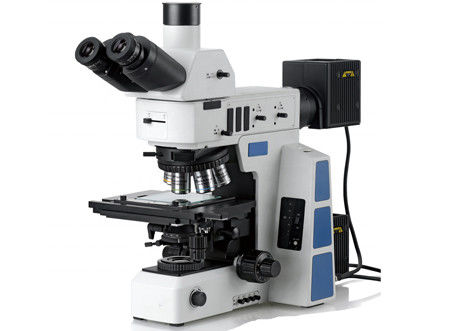

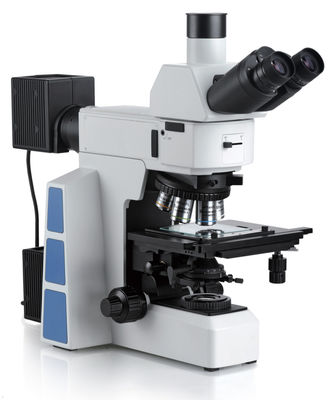

400X الاستقطاب ثلاثي العينيات المجهر المعدني المحمول لتحليل العناصر
M10103 400X مجهر معدني محمول ثلاثي العينيات الاستقطاب لتحليل العناصريشير علم المعادن بشكل أساسي إلى فرع علم المواد الذي يستخدم مجاهر بصرية (ميتالوغرافية) ومجاهر مجسمة لتحليل ودراسة وتمييز البنية المجهرية والبنية منخفضة الطاقة والهيكل المكسور للمواد.ويشمل كلاً من التصوير والتحليل النوعي للبنية المجهرية للمواد.يشمل التوصيف الكمي أيضًا تحضير العينة وطرق أخذ العينات اللازمة.إنه يعكس ويميز بشكل أساسي مرحلة وهيكل المادة ، والحبيبات البلورية (بما في ذلك البلورات الفرعية المحتملة) ، وعدد ، وتشكل ، وحجم ، وتوزيع ، وتوجيه ، والترتيب المكاني للشوائب غير المعدنية وحتى بعض العيوب البلورية (مثل الاضطرابات).
سمات:
- اعتماد أفضل نظام بصري لا متناهي لتصحيح الألوان المزدوجة وتحسين التباين (ICCS) لتزويد المستخدمين بأدق الصور.
- باستخدام 5 أنواع من الأجزاء العلوية ، و 3 أنواع من الأجزاء السفلية ومجموعات من عمودين ، يمكن دمجها بشكل تعسفي ومرنة وفقًا لمتطلبات الكشف عن المواد والتكاليف الاقتصادية ، والتي يمكن أن تحقق تحليل المواد الشفافة والمواد غير الشفافة والمواد الفلورية.في الوقت نفسه ، يحتوي على مساحة ترقية قوية لضمان متطلبات الاختبار المستقبلية.
- يمكن أن يصل أكبر ارتفاع للطراز في الصناعة إلى 380 مم ، مما يوفر لك مساحة تشغيل غير عادية.
- المرونة قريبة من المستخدم ، ولا يلزم وجود موظفين محترفين لترقية أجزاء الجهاز ، ويمكن للمستخدم إكمال العملية بنفسه.

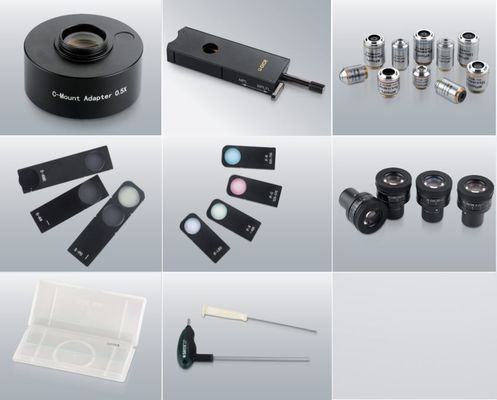

| أغراض | تخصيص | M10103A | M10103B |
| النظام البصري | نظام بصري مصحح للألوان اللانهائية | ● | ● |
| ملاحظة | حقل مشرق / حقل مظلم / استقطاب / مدينة دبي للإنترنت | ● | ● |
| العدسة | عدسة ذات مخطط مجال واسع بنقطة عينية عالية PL10X25mm ، ديوبتر قابل للتعديل | ● | ● |
| عدسة ذات مخطط مجال واسع بنقطة عينية عالية PL10X25mm ، مع شبكاني ، ديوبتر قابل للتعديل | ○ | ○ | |
| عرض الرأس | 30 درجة مائلة ، صورة منتصبة ، رأس ثلاثي العينين بشكل لا متناهي مع مسافة بين الحدقتين 50-76 مم ، نسبة الانقسام 100: 0 أو 0: 100 | ● | ● |
| 30 درجة مائلة ، صورة مقلوبة ، رأس ثلاثي العينين بشكل لا متناهي ، المسافة بين الحدقتين: 50 مم ~ 76 مم ؛نسبة الانقسام R: T = 100: 0 أو 20:80 أو 0: 100 | ○ | ○ | |
| 5-35 درجة قابلة للتعديل ، صورة منتصبة ، رأس ثلاثي العينيات لا نهاية له ، المسافة بين الحدقتين: 50 مم ~ 76 مم ؛نسبة الانقسام R: T = 100: 0 أو 0: 100 | ○ | ○ | |
| موضوعي | BD الهدف المعدني شبه غير المشروط 5X / 0.15 ، WD = 13.5 مم | ● | ● |
| BD الهدف المعدني شبه المتقطع 10x / 0.30 ، WD = 9 مم | ● | ● | |
| BD الهدف شبه المعدني 20X / 0.50 ، WD = 2.5mm | ● | ● | |
| BD الهدف المعدني شبه غير المشروط 50X / 0.80 ، WD = 1.0 مم | ● | ● | |
| BD الهدف المعدني شبه غير المشروط 100X / 0.90 ، WD = 1.0 مم | ● | ● | |
| BD الهدف شبه المعدني 20X / 0.40 ، LWD = 8.5 مم | ○ | ○ | |
| الهدف المعدني شبه اللامع للمجال اللامع 5X / 0.15 ، WD = 19.5mm | ○ | ○ | |
| الهدف المعدني الساطع شبه المنحرف 10x / 0.30 ، WD = 10.9mm | ○ | ○ | |
| الهدف المعدني شبه اللامع للحقل الساطع 20X / 0.50 ، WD = 3.20mm | ○ | ○ | |
| الهدف المعدني شبه اللامع للمجال اللامع 50X / 0.80 ، WD = 1.20mm | ○ | ○ | |
| الهدف المعدني شبه اللامع للحقل اللامع 100X / 0.90 ، WD = 1.0 مم | ○ | ○ | |
| هدف شبه أحادي مع حلقة تصحيح 50X / 0.70 ، WD = 2.3 ~ 2.9 مم | ○ | ○ | |
| مرفق مدينة دبي للإنترنت | التقدم للحصول على هدف BD | ○ | ○ |
| الأنف | قطعة أنف سداسية BD (مع فتحة DIC) | ● | ● |
| قطعة أنف خماسية BD (مع فتحة DIC) | ○ | ○ | |
| حقل الأنف السداسي الساطع (مع فتحة DIC) | ○ | ○ | |
| قطعة أنف ساطعة المجال (مع فتحة DIC) | ○ | ○ | |
| إطار | الجسم المنعكس / المنقول ، الوضع المنخفض المحوري الخشنة والتعديل الدقيق ، مسافة الضبط الخشنة: 25 مم ؛دقة عالية: 0.001 مم.مع تعديل خشن توقف وتعديل ضيق.محول جهد عريض مدمج 100-240 فولت ، خرج طاقة مزدوج الاتجاه.شدة قابلة للتعديل بواسطة مجموعة رقمية وإعادة تعيين ؛مفتاح للانعكاس والإرسال ، مرشحات مدمجة مرسلة LBD / ND6 / ND25) | ● | |
| الجسم المنعكس ، الوضع المنخفض المحوري الخشن والتعديل الدقيق ، مسافة الضبط الخشنة: 25 مم ؛دقة عالية: 0.001 مم.مع تعديل خشن توقف وتعديل ضيق.محول جهد عريض مدمج 100-240 فولت.شدة قابلة للتعديل بواسطة مجموعة رقمية وإعادة تعيين. | ● | ||
| المنور المنعكس | إنارة منعكسة BD مع غشاء مجال القزحية وفتحة الحجاب الحاجز ، مركزي قابل للتعديل.مع فتحة التصفية وفتحة الاستقطاب.مع التبديل إلى مجال مشرق ومظلم | ● | ● |
| منقي | مرشح التداخل ، طبيعي ، للضوء المنعكس | ● | ● |
| مرشح التداخل ، أزرق ≤ 480 نانومتر ، للضوء المنعكس | ○ | ○ | |
| مرشح التداخل ، أخضر: 520nm-570nm ، للضوء المنعكس | ○ | ○ | |
| مرشح التداخل ، أحمر: 630nm-750nm ، للضوء المنعكس | ○ | ○ | |
| بيت المصباح | 12V100W خرطوم مصباح الهالوجين ، مركز مسبقا. | ● | ● |
| لمبة هالوجين 12 فولت / 100 وات | ● | ● | |
| منصة | مرحلة ميكانيكية بثلاث طبقات مقاس 4 بوصات مع لوح زجاجي (لطراز RT) / لوح معدني (لطراز R) ، نطاق الحركة: 102 مم (Y) * 105 مم (X) | ● | ● |
| طاولة العمل الدوارة | تنطبق على 2 "/ 3" / 4 "رقاقة | ● | ● |
| مكثف | مكثف لوني من النوع المتأرجح (NA0.9) | ● | |
| المستقطب | مستقطب ثابت | ● | ● |
| محلل | محلل بزاوية 360 درجة | ● | ● |
| محلل ثابت | ○ | ○ | |
| التركيز على C-mount | تركيز 1X C-mount | ● | ● |
| تركيز 0.35X C-mount | ○ | ○ | |
| تركيز 0.5X C-mount | ○ | ○ | |
| تركيز 0.65X C-mount | ○ | ○ | |
| ميكرومتر المرحلة | ميكرومتر مرحلة عالي الدقة (0.01 مم) | ○ | ○ |
| مفتاح ألين | النوع 4 | ● | ● |
| النوع 5 | ● | ● | |
| Packaing | إسفنج + صندوق داخلي + كرتون (لحزمة واحدة) | ● | ● |
ملاحظة: ● تعني قياسي ، ○ تعني اختياري
التمسك بفلسفة الاستكشاف المستمر والتجاوز الذاتي ، تم إنشاء مجهر M10103 المعدني الجديد للبحث مع عدد من التصميمات الرائدة في المظهر والوظائف ، لتوفير حل اكتشاف مثالي وتطوير نمط جديد للمجال الصناعي.
عرض الرأس مع نسبة تقسيم متعدد
تم تصميم رأس المشاهدة M10103 من عدة خيارات لنسبة الانقسام.مع نظام التصوير ذو الشعاع العريض ، يتوفر مجال رؤية واسع للغاية 26.5 مم.رأس ثلاثي العينيات مع صورة منتصبة ، نسبة الانقسام مجهر: ثلاثي العينيات = 100: 0 أو 0: 100.الاتجاه المتحرك للعينات هو نفسه كما لوحظ.رأس ثلاثي العينيات مع صورة مقلوبة ، نسبة الانقسام مجهر: ثلاثي العينيات = 100: 0 أو 20:80 أو 0: 100.باستثناء تركيز الضوء بنسبة 100٪ على أنبوب العدسة أو أنبوب الكاميرا ، هناك خيار آخر مع 20٪ من الضوء لأنبوب العدسة و 80٪ لأنبوب الكاميرا ، بحيث يمكن إتاحة مراقبة العدسة وإخراج الصورة في نفس الوقت.
نظام الاستقطاب
يساهم المستقطب والمحلل في نظام الاستقطاب في القضاء على الضوء الشارد في اكتشاف أشباه الموصلات وثنائي الفينيل متعدد الكلور ، ويمكن تحقيق الصورة بتفاصيل واضحة.هناك محلل ثابت ومحلل قابل للدوران للخيار.يمكن ملاحظة العينة من زوايا استقطاب مختلفة بزاوية 360 درجة.محلل قابل للدوران.إلى جانب ذلك ، يمكن ترقية نظام الاستقطاب هذا إلى نظام Nomarski التباين التفاضلي بعد تثبيت مرفق DIC مطور جديد.
نظام تباين التداخل التفاضلي Nomarski
يمكن الكشف عن حالات الشدة على السطح والتي لا يمكن العثور عليها في المجال الساطع باستخدام مرفق U-DICR لإنشاء خلفية عالية التباين.يستخدم على نطاق واسع لاختبار الجسيمات الموصلة لشاشات الكريستال السائل ، خدش سطح قرص الدقة.

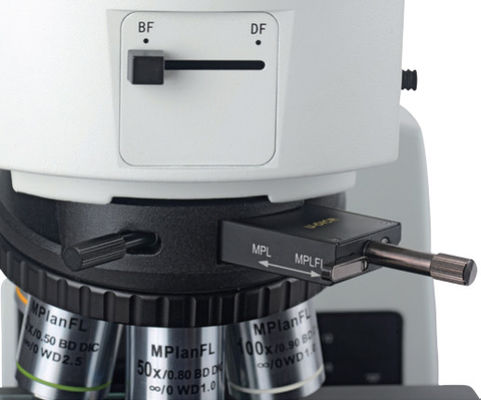

الربط بين مرشح الكثافة المحايدة والمفتاح لـ BF & DF
يتم استخدام الرافعة الموجودة أمام المصباح للتبديل بين المجال الساطع والحقل المظلم ، وهي جنبًا إلى جنب مع مرشح الكثافة المحايدة (ND50).عندما تقوم بالتبديل من DF إلى BF ، فإن مرشح ND50 المدمج يلعب دور تقليل شدة الضوء ، ويكون أكثر علمية وراحة.

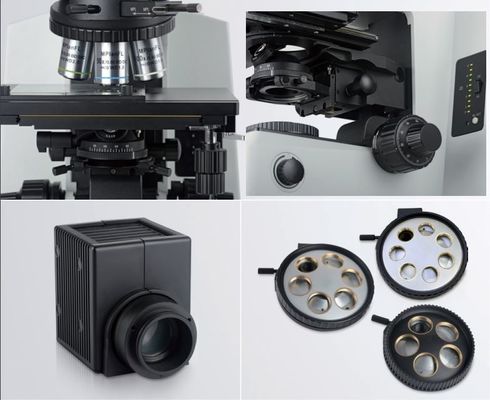

قطع أنف اختيارية
تم تقليل الزاوية المضمنة بين المحور البصري ومحور الدوران لقطعة أنف متعددة إلى 15 درجة.من المفيد تحسين دقة التمركز والتركيز.يمكن تجميع سبعة أهداف على الأكثر في نفس الوقت.يمكن تحقيق التكبير المستمر والمعقول من المنخفض إلى العالي.
تصميم مريح
■ يمكن تعديل الكثافة بمرونة بواسطة جهاز التعتيم الموجود على الجانب الأيمن من الإطار.الجهد يغير جميع شاشات العرض الرقمية.يعمل ضبط الكثافة والتركيز المحوري في نفس الوقت على تحسين كفاءة العمل.
■ يمكن تبديل الإضاءة المنعكسة أو المنقولة بواسطة الزر الموجود على شاشة التعتيم الرقمية.باستخدام زر RE-SET للحفاظ على شدة الضوء عند حوالي 8 فولت (مع وجود علامة الكاميرا على شاشة التعتيم) ، فهو جهد مثالي للتصوير المجهري.
■ أربعة حوامل فلاتر مدمجة مع ثلاثة فلاتر قياسية ، وحامل واحد فارغ لمرشح اختياري.يمكن نقل جميع المرشحات خارج المسار البصري عن طريق سحب الرافعة.
■ نظام تركيز محوري منخفض الوضع مع تعديل التوتر ، النطاق الخشن 25 مم والدقة الدقيقة 0.001 مم.يمكن قياس ارتفاع عينة صغيرة ، مثل كرة اللحام.
المرحلة مع الضبط على اليد اليمنى
مرحلة ميكانيكية مزدوجة الطبقة مقاس 4 بوصات ، مزودة بجهاز قفل للحد من حركة المحور Y.يستخدم على نطاق واسع في الكشف الأفقي لتجنب الضياع.الصفيحة الزجاجية قابلة للإلحاق بالضوء المنقول.
المنور المنقول والمنعكس
مصباح منزل طويل العمر بجهد 12 فولت 100 واط مع لمبة هالوجين ، يوفر إضاءة ساطعة وموحدة.يعمل المكثف اللوني الجديد من النوع المتأرجح للخارج (NA0.9) على تحسين أداء إضاءة Kohler بتكبير أقل ويصحح الانحراف اللوني والكروي.
أهداف LWD المهنية شبه أحادية اللون
■ تم تصميم أهداف BD لجميع الأغراض ، وهي متاحة للمجال المشرق / المجال المظلم / الاستقطاب / مراقبة مدينة دبي للإنترنت.مع مرور الكثير من الضوء ، يتم تحسين كفاءة فحص العينة.
■ باستخدام عدسة نفاذية عالية وتقنية طلاء متطورة بشكل صارم ، فإنها تستعيد اللون الطبيعي للعينات.
■ يقلل غطاء الألمنيوم من الوزن ، ويمنع التلوث ، ويحسن أيضًا من إمكانية التحكم في قطعة الأنف.
■ يعمل التصميم شبه اللوني على تحسين التباين وتعريف الصور.
■ مسافة العمل الطويلة تلبي متطلبات الكشف الاحترافي ، وهي مطبقة على نطاق واسع في جميع أنواع المجالات الصناعية.
■ يمكن أيضًا استخدام هذه الأهداف في مراقبة التألق.
■ مهني LWD مجال مشرق الهدف للخيار.
عدسات ذات مجال واسع للغاية من نقطة العين
■ العدسة M10103 تخترق مجال الرؤية التقليدي 22 مم ، وتصل إلى 25 مم و 26.5 مم ، وهي مجال رؤية أكثر سلاسة وأوسع ، وهي مفيدة لتحسين كفاءة العمل.
■ تحديد موضع الدبوس الموجود على العدسة المُدخلة في أنبوب العدسة ، مع تثبيت العدسة لسهولة التركيز البؤري.نطاق أكبر قابل للتعديل من الديوبتر من -8 إلى +5 ، يلبي المزيد من متطلبات المستخدمين المختلفين.
■ يمكن تشغيل كوب العدسة لتجنب الضوء الخارجي الشارد.يجب على مرتدي النظارات أن يرفضوا الكوب لحماية كل من النظارات والعدسات.
يتوفر M10103 للمراقبة المتعددة ، مثل المجال الساطع والحقل المظلم (الضوء المنعكس فقط) والاستقطاب و DIC (الضوء المنعكس فقط).
حجم المجهر الضوئي المعدني M10103 (مم)
M10103 مخطط تخطيط عام المجهر المعدني العام
